Betydelsen av tekniska försprång i behandlingen av PCBA

Jun 04, 2020

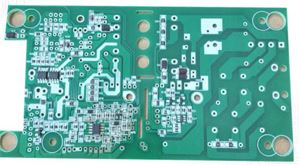

PCBA överförs via styrskenan under SMT-patchbearbetning, så det är nödvändigt att lämna ett par tygförbjudna komponenter som transmissionssida i PCBA-designen. I den elektroniska bearbeta fabriken, de två långa sidorna av PCB eller det stort stiger ombord efter panelen används vanligt som överföringssidan.



Bredden på den fasta plattan på SMT-transmissionsspåret är 3,0 mm, och överföringskantens teoretiska gränsvärde är 3,0 mm, men det rekommenderas att du inte går denna gräns och ökar svårigheten att placera. För att reservera mer utrymme som marginal rekommenderas att använda 5.0mm som "förbjudet område" på överföringssidan.



Om denna marginal inte är tillräcklig, efter pcba placeras på överföringsskena, kommer störningsdelen att påverka lödpastan eller de komponenter som har placerats. Störningsdelen av brädkanten kan endast eftersvetsas eller behöva en annan fixtur för att öka produktionen. Kostnad.



Om avståndet mellan spåndelarna i plattan och kanten på plattan är tillräckligt långt, och det inte kommer att vara i intervallet för sökroboten, finns det ingen anledning att lägga till en teknisk kant. Om delen ligger inom sökrobotens räckvidd måste den tekniska kanten läggas till. Enligt egenskaperna hos maskinen, bredden på processsidan behöver vanligtvis 3-10mm, med 5mm är den vanligaste.



Den allmänna processsidan läggs till på den längre sidan, och styrelsen kommer in i SMT-maskinen vertikalt, så brädets hårdhet är relativt hög, och den kommer inte att studsa på grund av maskinens ljustryck under placeringen, men det längre sidoprocessområdet är mer och förklädnaden förbättras. Det genomsnittliga priset på en enda styrelse. När brädets hårdhet är tillräcklig kan den läggas till i kort riktning, processsidan är liten, den genomsnittliga kostnaden för en enda bräda minskas och brädan kommer in i SMT-maskinen horisontellt.



MT är vanligtvis i linje med MARK-punkter. Om det inte finns några MARKERINGSPUNKTER i brädet måste 2-4 MARK-punkter läggas diagonalt på sidan av processen. Storleken på MARK-punkterna är i allmänhet 1,0 mm. Kopparn utsätts för tenn och det finns vissa fall i styrelsen. Därefter kan processsidan läggas till eller inte läggas till.



När PCBA substrat produceras, positionering krävs för gjutning och testning. Lägg till speciella positioneringshål på processsidan, formen är relativt standard, och det är bekvämare att göra positionering. Därför kommer 3-4 positioneringshål med en diameter på 2,0-4,0 mm att läggas till på processsidan, med en diameter på 3 mm är den vanligaste.
