Hej där! Jag är leverantör i PCB -monteringsföretaget, och idag vill jag chatta om när våglödning ska användas i PCB -montering. Wave Soldering är en gammal skola men ändå super användbar teknik i vår bransch. Så låt oss gräva in detaljerna och ta reda på när det är rätt val.
Förstå våglödning
Först och främst, för de som inte är för bekanta, är våglödning en process där en PCB med förinställda komponenter passeras över en våg av smält löd. Denna våg vidhäftar komponenterna till PCB och skapar elektriska anslutningar. Det är ett snabbt och effektivt sätt att löda ett stort antal komponenter på en gång.
När volymen är kung

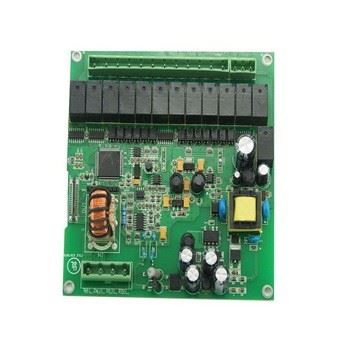

Ett av de mest uppenbara scenarierna där våglödningen lyser är när du har att göra med högvolymproduktion. Om du har en stor beställning för en viss PCB -design kan våglödning vara en realtid - sparare. Om du till exempel producerar tusentals PCB förPCB -montering av bostads- och Dustial Electronic Equipment, Våglödning kan hantera jobbet mycket snabbare än manuell lödning eller till och med några andra automatiserade metoder.
Låt oss säga att du gör PCB för luftkonditioneringsapparater. Du kan behöva producera hundratals eller tusentalsLuftkonditioneringskontrolltavla PCB Assembly PCBAenheter. Med våglödning kan du ställa in processen och sedan bara fortsätta mata PCB genom maskinen. Detta minskar tiden per styrelse och gör att du kan uppfylla trånga produktionsfrister.
Genom - hålkomponenter
En annan viktig situation där våglödning är ett bra alternativ är när din PCB -design innehåller ett betydande antal genomhålskomponenter. Genom - hålkomponenter är de som har leads som går igenom hål i PCB. Dessa komponenter används ofta i applikationer där mekanisk styrka och tillförlitlighet är avgörande.
Till exempel i viss industriell elektronisk utrustning kan du hitta stora kontakter, switchar eller kraftkomponenter som är genom - hål. Våglödning ger en stark och konsekvent lödfog för dessa typer av komponenter. Den smälta lödvågen fyller hålen runt ledningarna och skapar en solid anslutning som tål vibrationer, temperaturförändringar och andra miljöfaktorer.
Kostnad - effektivitet
Kostnad är alltid en stor faktor i alla tillverkningsprocesser. Våglödning är i allmänhet mer kostnad - effektiv än vissa andra lödmetoder, särskilt för produktion av hög volym. Den initiala installationskostnaden för våglödningsutrustning kan vara hög, men när den har ställts in är kostnaden per kort relativt låg.
Utrustningen kan hantera flera PCB på en gång, och processen är mycket automatiserad. Detta innebär att du inte behöver så många arbetstimmar jämfört med manuell lödning. Materialet som används i våglödning, som själva lödet, är också relativt billiga. Så om du vill hålla dina produktionskostnader nere kan våglödning vara vägen att gå, särskilt för projekt somAutomatchef, där du kanske producerar ett stort antal enheter.
När design tillåter det
PCB: s utformning spelar också en roll för att bestämma om våglödning är lämplig. Om PCB -layouten är utformad på ett sätt som möjliggör enkel passage över lödvågen, kan våglödning fungera bra. Komponenterna bör ordnas på ett sätt som de inte hindrar varandra från att få ordentlig lödtäckning.
Om du till exempel har en enkel, enkelsidig PCB med komponenter jämnt åtskilda kan våglödning vara en bris. Men om PCB har komplexa geometrier, med komponenter staplade ovanpå varandra eller mycket nära varandra, kan det vara mer utmanande att använda våglödning. I sådana fall kan du behöva överväga andra lödmetoder eller göra några designjusteringar.
Begränsningar av våglödning
Naturligtvis är våglödning inte perfekt för varje situation. Det har sina begränsningar. Till exempel är det inte särskilt lämpligt för ytanordningar (SMD) som är mycket små eller har ett högt stiftantal. SMD: er är komponenter som placeras direkt på ytan på PCB, och våglödning kanske inte kan tillhandahålla exakta och pålitliga lödfogar för dessa typer av komponenter.
Våglödning kan också orsaka problem som lödbroar, där lödet ansluter två angränsande dynor som inte bör vara anslutna. Detta kan leda till korta kretsar och andra elektriska problem. För att minimera dessa problem är korrekt design och processkontroll viktiga.
Kompletterande processer
I vissa fall kan våglödning användas i kombination med andra lödmetoder. Till exempel kan du använda reflowlödning för ytmonteringskomponenterna och sedan vinka lödningen för genomkomponenterna. På detta sätt kan du dra nytta av de bästa funktionerna i båda metoderna.
Låt oss säga att du monterar en PCB som har en blandning av SMD och genom - hålkomponenter. Du kan först använda reflow -lödning för att fästa SMD: erna, vilket är bra för precision och hantering av små komponenter. Sedan kan du använda våglödning för att fästa genomkomponenterna och dra fördel av dess hastighet och styrka för dessa typer av delar.
Slutsats
Så för att sammanfatta det är våglödning ett bra alternativ i PCB -montering när du har att göra med högvolymproduktion, ha ett betydande antal genomgående hålkomponenter, letar efter kostnad - effektivitet och PCB -designen möjliggör det. Det är en etablerad och pålitlig metod som har använts i branschen under lång tid.
Om du är på marknaden för PCB -montering och tror att våglödning kan vara rätt passform för ditt projekt, skulle vi gärna chatta. Vi har upplevelsen och utrustningen för att hantera alla dina våglödningsbehov. Oavsett om det är för bostads- eller industriell elektronisk utrustning, luftkonditioneringskontroller eller automater, kan vi tillhandahålla högkvalitativa PCB -monteringstjänster. Nå ut till oss för att diskutera dina krav och få en offert.
